所述濾布濾池反沖洗裝置包括反沖洗靴,布氣支管,氣嘴,布氣總管,進氣閥,反沖洗抽水管和反沖洗泵,所述反沖洗靴與反沖洗抽水管相連接,所述反沖洗抽水管與反沖洗泵相連接,所述反沖洗靴開口處內側上下各設有一個布氣支管,所述布氣支管上設有多個氣嘴,所述布氣支管與布氣總管相連接,所述布氣總管進氣端設有進氣閥,用于調節反沖洗時進氣量,所述布氣總管高出濾布最高工作水位.本發明的技術方案具有顯著的濾布再生效果,降低運行成本。

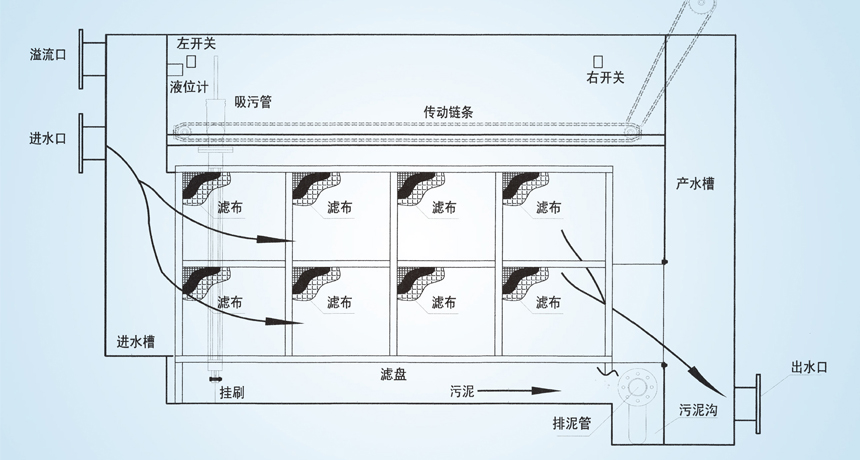

一種固定式濾布濾池，主要包括儲水池，所述儲水池內設置濾布過濾裝置和反沖洗裝置，所述濾布過濾裝置主要包括若干并列排布的由濾布圍成的矩形濾腔，所述濾腔底部通過集水管與儲水池側壁的補償水槽底部連通；所述反沖洗裝置主要包括設置在儲水池外的自吸泵以及與自吸泵連接設置在儲水池內的吸盤，所述吸盤設置在濾腔的外圍，吸盤中心連接豎直設置的動力推桿。
